在高壓電力系統中，六氟化硫（SF?）被廣泛應用于氣體絕緣開關設備（GIS）中，因其優異的絕緣性能與滅弧能力，成為保障輸配電系統安全運行的關鍵介質。但SF?一旦泄漏，不僅損害設備絕緣，還會(huì )威脅人身安全并造成溫室氣體排放。因此，高靈敏度、長期穩定的泄漏監測系統成為行業剛需。

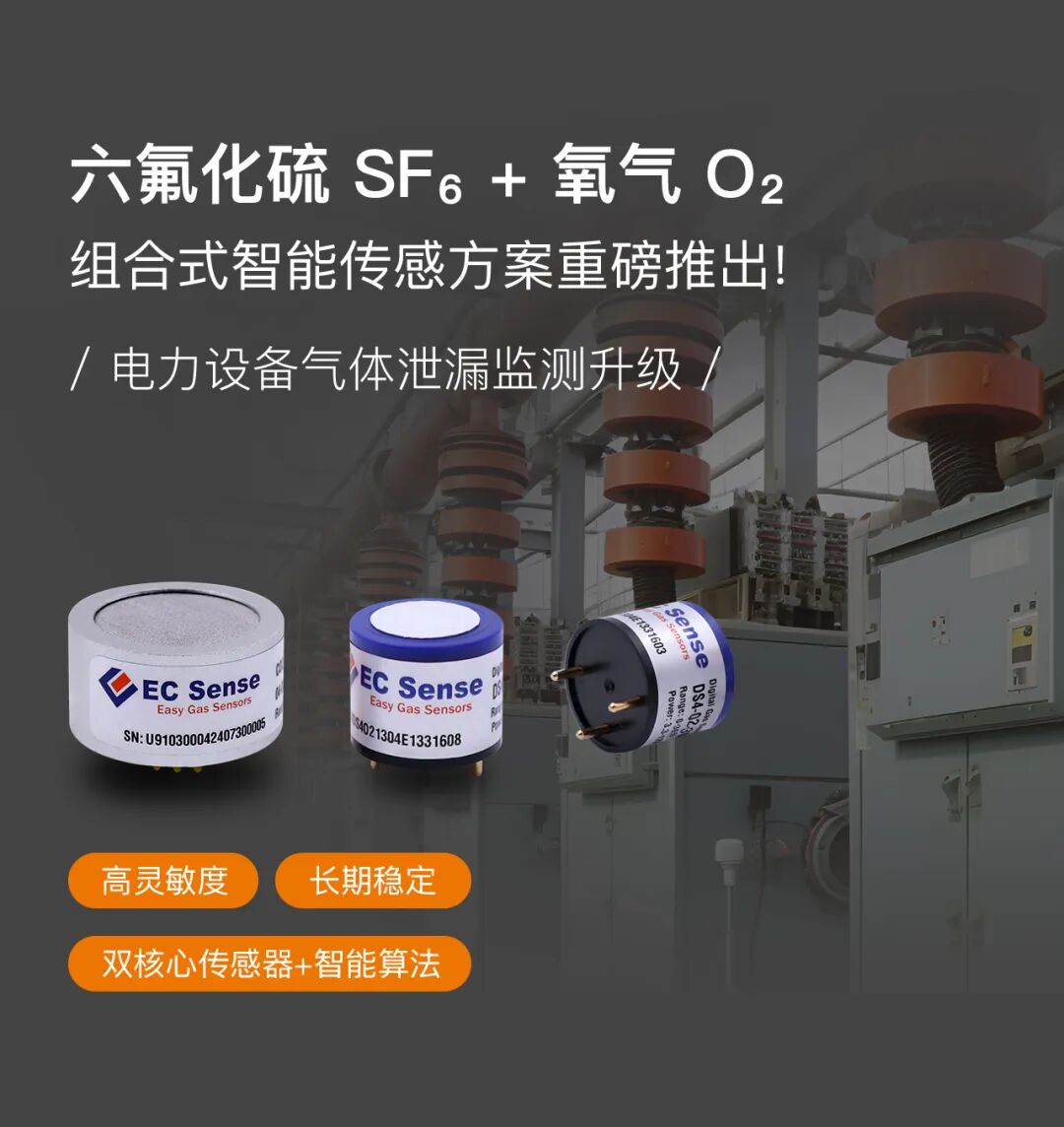

EC Sense推出的SF? + O?組合型傳感器解決方案，以“雙核心傳感器+智能算法”精準監控SF?泄漏風險與O?含量變化，為電力系統提供更高等級的氣體安全保障。

應用價值

SF? 微泄漏難以識別，早期預警困難
設備空間有限，需傳感器小型化
濕熱環境干擾嚴重，影響氧氣檢測精度
系統維護困難，現場校準復雜
需監測窒息風險或氧氣置換情況

組合式解決方案

DS7-IR-SF₆ 采用NDIR非色散紅外原理，1 ppm 分辨率，T90 < 30s，實現低濃度快速識別
31mm外徑微型結構設計，便于嵌入GIS、斷路器、母線艙等狹小空間
DS4-O₂-HTH基于固態聚合物電化學技術，耐高溫80℃，95% RH濕熱環境穩定運行
支持工廠預校準 + 自動/手動校準模式，并具備壽命/性能自檢功能，可遠程預警維護
搭載0~30% vol高精度O?檢測（0.01%分辨率），用于識別氧氣稀釋風險場景

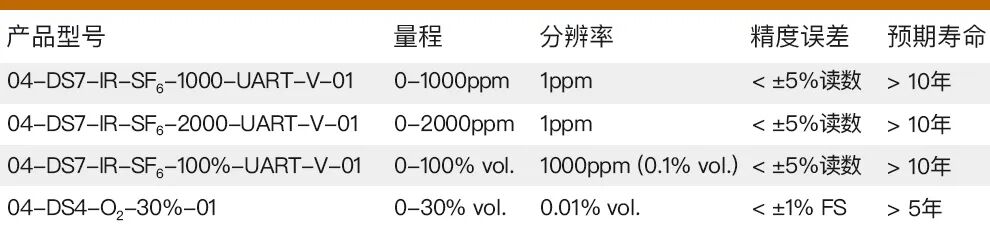

DS7-IR-SF₆ 工業級紅外傳感器

原理：非色散紅外NDIR + 雙通道設計
測量范圍：0–1000 ppm / 0–100% vol可選
零點漂移 ≤ 1% F.S./年
穩定性?xún)?yōu)異
預期壽命 >10年，具備電壓/UART雙輸出
防冷凝、耐壓抗擾，專為電力場景打造

DS4-O₂-HTH 智能氧氣傳感器

檢測原理：基于固態聚合物電化學技術，抗中毒、無液體泄漏風險，長期穩定性強
分辨率達 0.01% vol，響應時間 < 3s，T90 < 20s，滿足電力設備泄漏后O?置換快速響應要求
耐高溫至 +80℃（可耐短時高溫沖擊達85℃）
耐低溫至 -40℃，適配高寒變電站或戶外開關柜環境
高精度< ± 1% FS（-40°C～+85°C 全溫區溫度補償）
耐高濕 >95% RH 非冷凝，可長期穩定運行在高濕潮熱或密閉設備艙體內
使用壽命 >5年，零點漂移低，適用于需5長期部署的電力系統
UART 數字輸出，3.3~12V 寬電壓供電，適合多種嵌入式設備
支持性能與壽命自檢 + 故障預警機制，可實現遠程診斷、運維提醒
小尺寸、輕量化（僅4.56g）結構設計，適用于空間受限的GIS設備、艙體、檢測模塊等集成場景
支持即插即用 + 一鍵恢復出廠校準，免通氣維護，提升現場運維效率與安全性

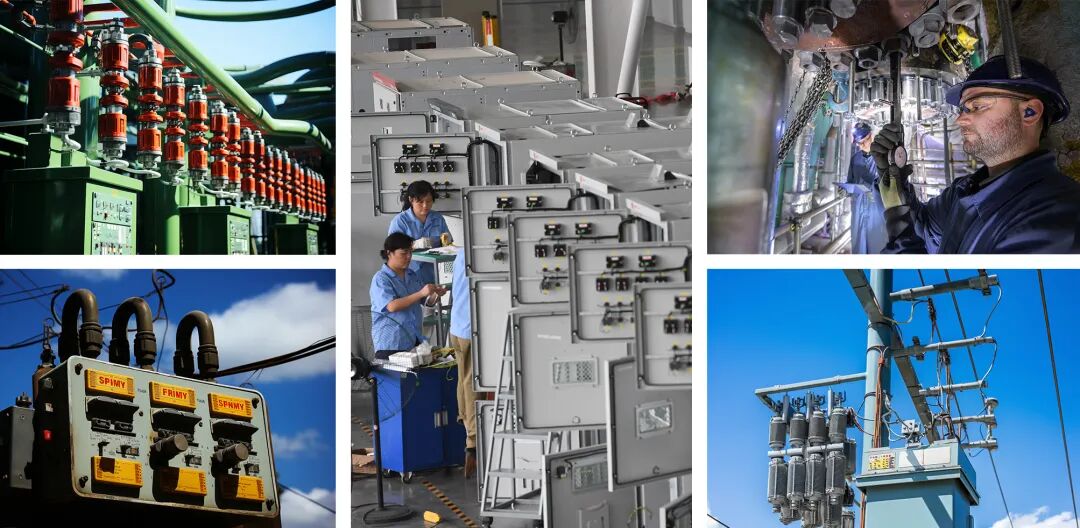

高壓氣體絕緣開關設備（GIS）在線監測

在GIS（Gas Insulated Switchgear）中，SF?作為主要絕緣與滅弧介質，一旦發生微泄漏，可能造成絕緣性能下降、設備擊穿，甚至人身傷害事故。
EC Sense SF?傳感器可嵌入GIS本體或外部氣室管路，實時監測氣體微量泄漏（1ppm分辨率），并通過O?濃度同步判斷是否有氣體置換/缺氧風險，實現多維度安全評估。

SF?斷路器、環網柜、母線槽等密閉艙體泄漏預警

電網系統中大量配電設備使用SF?斷路器、環網柜、母線艙等密閉氣體設備，其封閉空間內的微泄漏不易察覺。
EC Sense組合式傳感器方案可長期穩定部署于艙體內部，通過NDIR紅外SF?檢測 + 固態電化學O?監測，實現SF?泄漏定位 + 氧氣置換報警雙重保障。

電力設備制造廠 / GIS生產線氣密性檢測

設備出廠前必須進行SF?氣密性檢測。傳統方法檢測速度慢、精度低。
采用DS7-IR-SF6高精度版本（0-100% vol），結合DS4-O₂模塊，可作為精密檢漏測試設備的核心傳感器，實現快速響應、高分辨率、數據可追溯的質量控制。

變電站SF?氣體集中監測與遠程診斷系統

變電站往往需對多個GIS柜體集中管理，傳統方法依賴人工巡檢，效率低、響應慢。
EC Sense傳感器可通過RS485/Modbus或UART接口接入集控系統，實現24h自動數據采集、預警、報表輸出、遠程診斷與調度聯動。

密閉空間缺氧風險評估（O?監測）

在變電站地下電纜溝、開關柜室等密閉空間中，SF?泄漏或其他惰性氣體積聚會(huì )導致缺氧風險。
DS4-O2-HTH氧氣傳感器具備快速響應 + 長壽命 + 抗高濕能力，可部署于通風口、通道末端或人工作業點位，提供窒息風險提前預警，保護運維人員安全。

可提供完整模組集成方案 + 通信協議（UART/RS485）
可擴展多通道監測單元，聯動PLC/DCS系統
可配套氣體泄漏報警器、風機控制系統、遠程監控終端

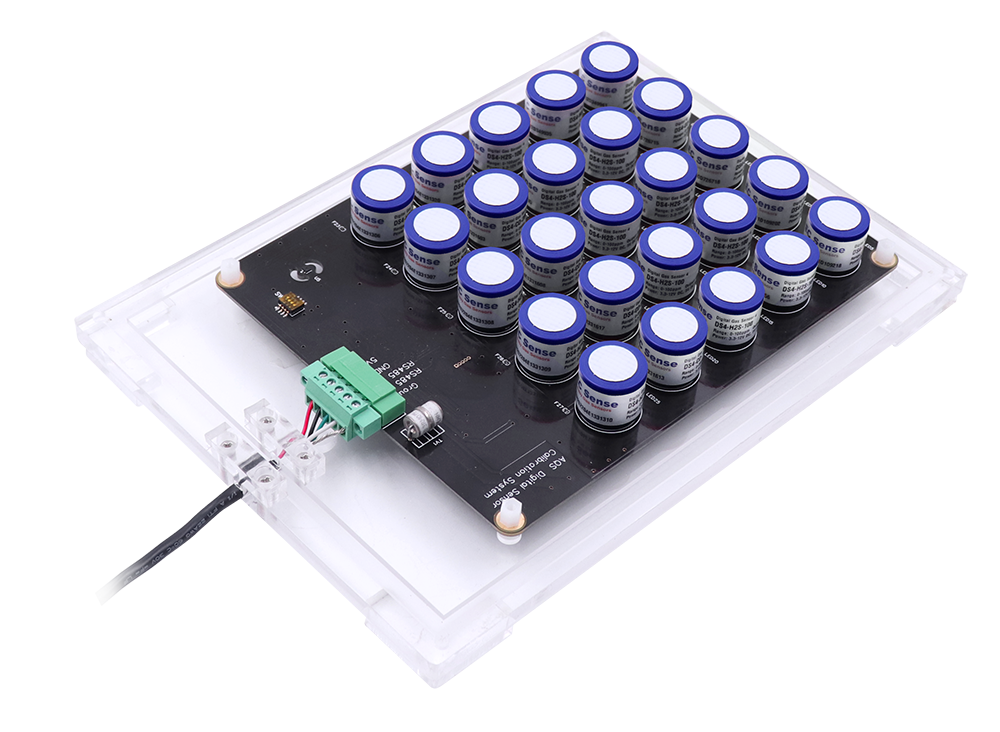

提供評估套件、軟件調試工具、MODBUS協議支持
